Przykład uzycia drugiej płytki Arduino jako osobny układ

Potrzebujemy:

  • Arduino UNO
  • Arduino Nano
  • Płytka stykowa
  • dioda LED
  • fotorezystor
  • czujnik DHT11
  • przewody stykowe
  • 2 rezystory

Schemat​

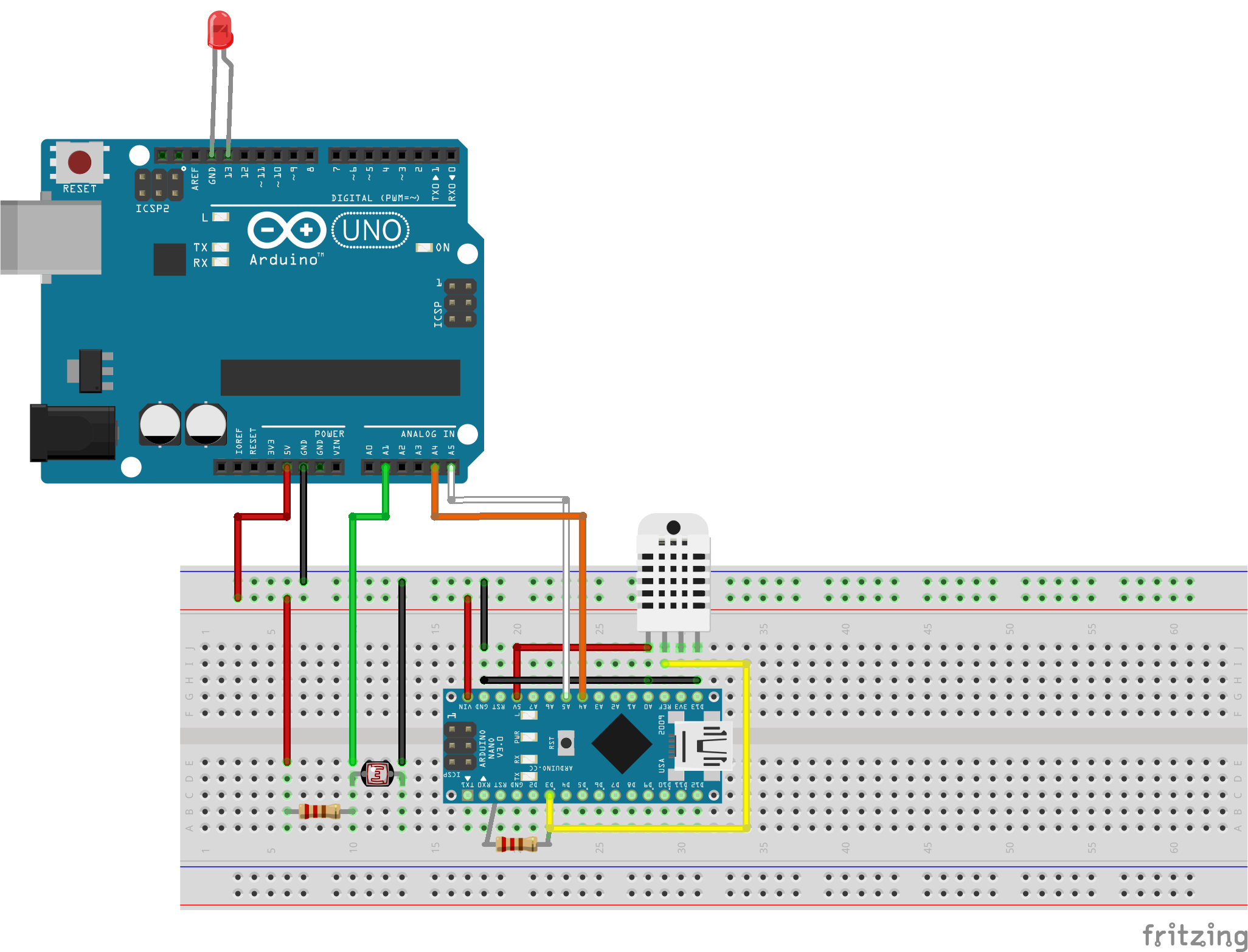

Schemat podłączenia

Zdjęcia podłączenia​

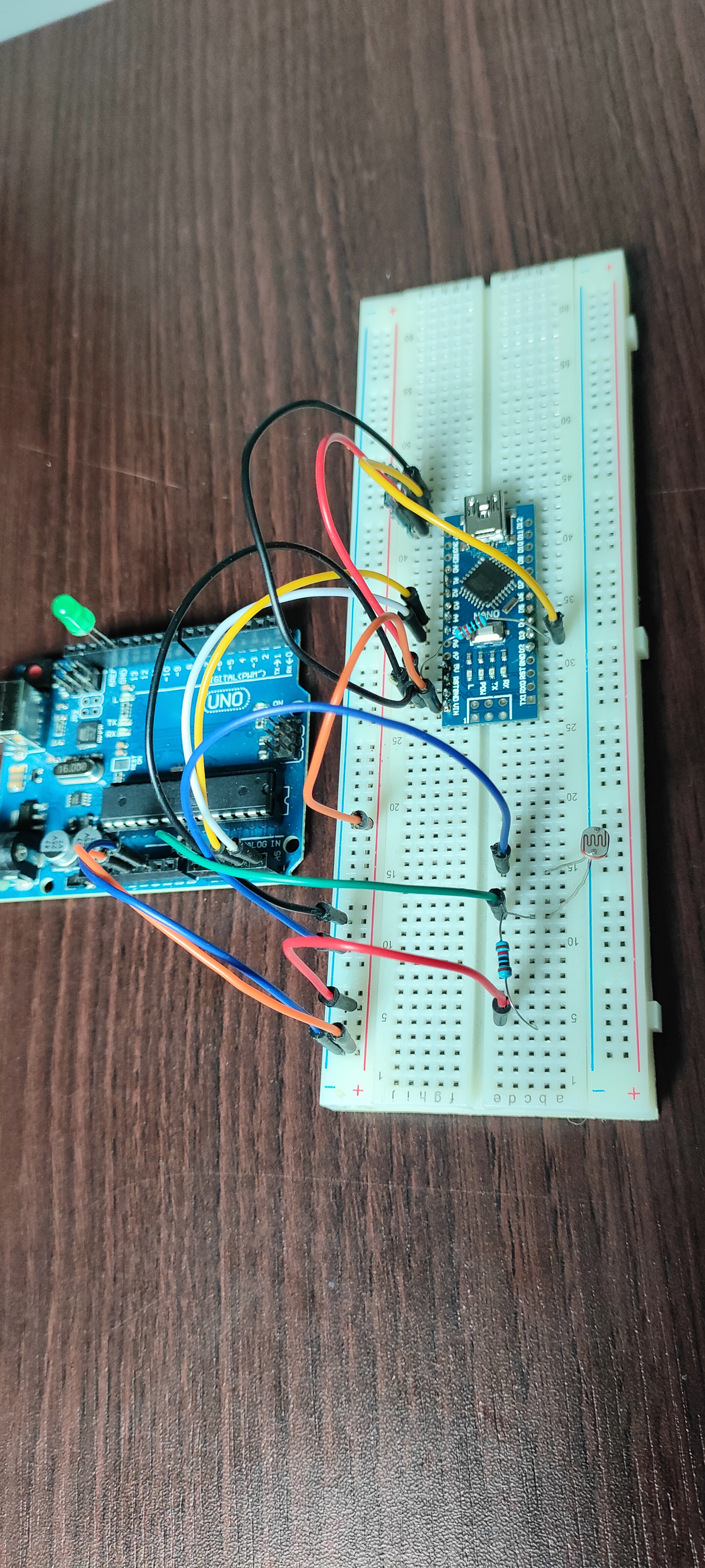

Pzykładowe podłączenie

Zasada działania​

Część serwerowa spełnia 3 funkcje:​

  • serwer socket.io do wysyłania danych na zywo
  • demon zapisujacy dane z czujnikow raz na x minut i zapisywaniu ich w bazie danych
  • serwer http do pobierania danych z bazdy

Część front end spełnia nasteępujące funkcje:​

Font end został napisany w react'cie

  • wyświetlanie danych live za pomocą socket.io
  • pobieranie danych historycznych i wyświetlanie ich na wykresie
